كيفية اختيار التكوين المناسب لذراع الرافعة لظروف الأنفاق تحت الأرض المختلفة

وصف:هل تبحث عن حفارة تعدين تحت الأرض صغيرة الحجم للأنفاق الضيقة؟ توفر حفارة JINGGONG KWC4.0/0.12L المجنزرة تحت الأرض ثلاثة تكوينات للذراع لتناسب ظروف الأنفاق المختلفة ومهام التعدين المتنوعة. تعرّف على كيفية اختيار نوع الذراع المناسب لمشروعك تحت الأرض.تعرّف على كيفية اختيار نوع ذراع الرافعة بناءً على ظروف العمل الفعلية تحت الأرض. تواصل معنا للحصول على حلول مصممة خصيصًا لمشروعك.

اختيار الحفارة المناسبة للتعدين تحت الأرض من طراز JINGGONG KWC4.0/0.12L لعمليات الأنفاق

تُشكّل عمليات التعدين تحت الأرض وحفر الأنفاق تحديات فريدة نادراً ما تواجهها مشاريع البناء السطحية. فالمساحة الرأسية المحدودة، والممرات الضيقة، وواجهات العمل غير المنتظمة، ومتطلبات نقل المواد المعقدة، لا تسمح باستخدام حلول آلية واحدة تناسب جميع الآلات. ويركز العديد من مشتري المعدات بشكل أساسي على وزن الآلة، أو سعة الجرافة، أو قوة المحرك عند اختيارها.حفارات تعدين تحت الأرض صغيرة الحجم، حتى الآنيُعد تكوين ذراع الرافعة أحد العوامل الرئيسية التي تؤثر على قدرة الآلة على العمل بكفاءة وأمان في الموقع.

تم تصميم حفارة التعدين المجنزرة من سلسلة JINGGONG KWC4.0/0.12L خصيصًا لـبيئات الأنفاق تحت الأرضتشترك السلسلة بأكملها في نفس الهيكل الأساسي، ومجموعة الطاقة، والنظام الهيدروليكي، بوزن تشغيلي يبلغ 4000 كجم وجرافة حفر سعتها 0.12 متر مكعب. وبدلاً من إعادة تصميم الآلة بالكامل لتناسب ظروف الأرض المختلفة،نقدم ثلاثة تكوينات للذراع لمعالجة ظروف الأنفاق تحت الأرض المختلفةيساعد هذا التصميم مشغلي المناجم على تجنب الإفراط في الاستثمار في المعدات الثقيلة المخصصة، مع الحفاظ على مخزون قطع الغيار للصيانة بسيطًا ومتسقًا عبر الأسطول بأكمله.

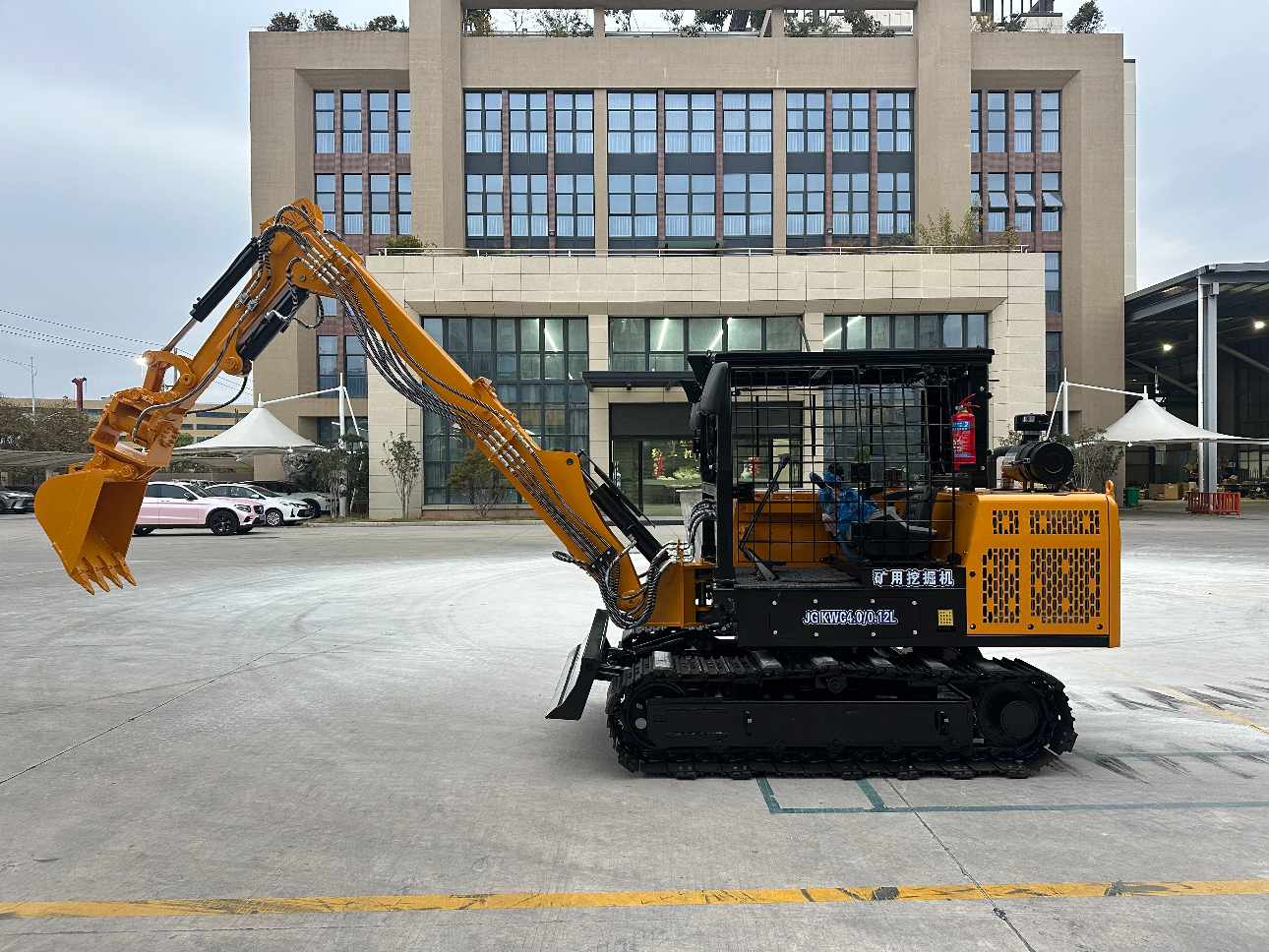

KWC4.0/0.12L (نوع ذراع تلسكوبي): للأنفاق الواسعة ذات متطلبات الوصول الطويل

عندما يحتوي موقع عملك على أقسام أنفاق واسعة نسبياً وتحتاج إلى الوصول إلى مواقع حفر وتفريغ بعيدة داخل النفق،KWC4.0/0.12L (نوع ذراع تلسكوبي)سيكون هذا خيارك العملي. يمكن لذراعه التلسكوبي أن يمتد بين 1800 مم و2800 مم. بالنسبة للأنفاق ذات الجدران الصخرية المستقرة ومسافة العمل الأفقية الطويلة، يسمح الذراع التلسكوبي للمشغلين بالتعامل مع عمليات إزالة الأنقاض والصخور والمواد.التعاملدون الحاجة إلى إعادة وضع قاعدة الزاحف بشكل متكرر. يقلل ذلك من حركة المسار المتكررة داخل الأنفاق الأرضية المتربة.تقليل تآكل الهيكل السفلي والمساروتقليل وقت التوقف لإجراء إصلاحات الهيكل السفلي.

جينغونغKWC4.0/0.12L (نوع ذراع تلسكوبي)المعايير الأساسية:

الوزن التشغيلي: 4000 كجم

القدرة المقدرة: 33.8 كيلوواط

سرعة السير: 2.2 كم/ساعة - 3.7 كم/ساعة

سعة الدلو القياسية: 0.12 متر مكعب

شوط ذراع الرافعة التلسكوبية: 1800-2800 مم

بفضل تجهيزها بوحدة طاقة XINCHAI الموثوقة وهيكل ذراع معزز، يمكن لهذا التكوين ذو الذراع التلسكوبي أن يقلل من الحاجة إلى إعادة تموضع الزاحف بشكل متكرر داخل الأنفاق، مما يقلل بشكل فعال من تآكل الهيكل السفلي وعبء العمل اليومي للصيانة لأسطول التعدين تحت الأرض.

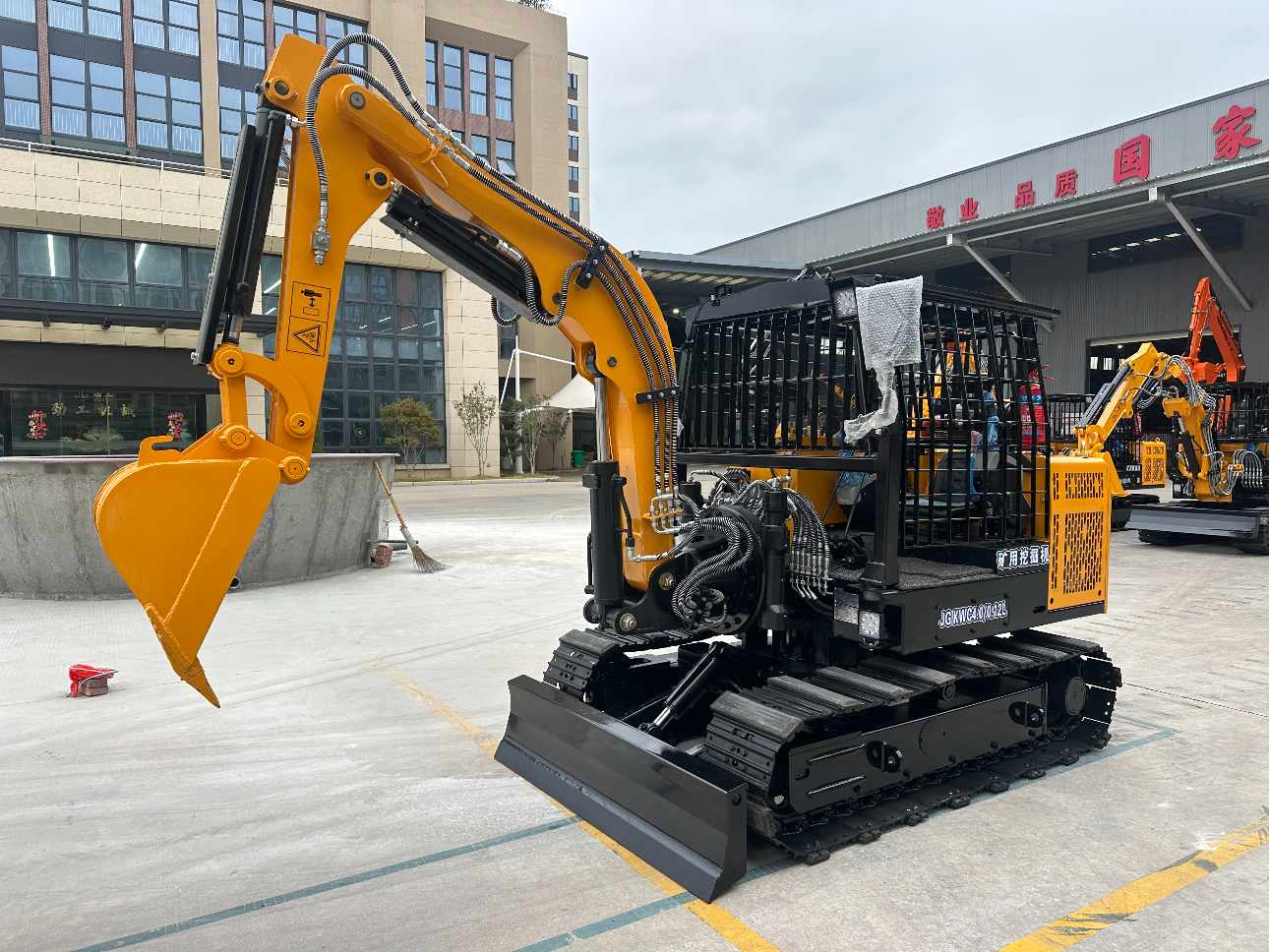

KWC4.0/0.12L (نوع دوران الذراع)مُحسَّن لأعمال الحفر الجانبية

بالنسبة للمواقع التي يكون فيها التغطية الجانبية ذات أهمية قصوى، مثل الأنفاق ذات المقاطع العريضة التي تتطلب إزالة الأنقاض في الاتجاه الجانبي ومعالجة الصخور بزوايا متعددة،KWC4.0/0.12L (نوع دوران الذراع)يدخل حيز التنفيذ.يسمح ذراع الرافعة الرئيسي القابل للدوران بالحفر الجانبي ضمن زاوية عمل واسعة، مما يُمكّن المشغلين من تغطية مساحة أوسع دون إعادة وضع قاعدة الزاحف.عندما تبقى وحدة الزحف ثابتة، يمكن للمشغلين تغطية منطقة عمل واسعة يمينًا ويسارًا. وهذا أمر بالغ الأهمية لتشذيب المقطع العرضي للنفق، وتنظيف الصخور المتساقطة على طول الجدران الجانبية للنفق، وأناويمكن أن يكون ذلك مفيدًا أيضًا عند تحميل الأتربة في مركبة نقل موضوعة على أحد جانبي النفق.إنه مناسب تمامًا للمناجم حيث ترغب في تقليل التوجيه المتكرر للزواحف في الممرات الضيقة تحت الأرض.

جينغونغKWC4.0/0.12L (نوع دوران الذراع)المعايير الأساسية:

الوزن التشغيلي: 4000 كجم

القدرة المقدرة: 33.8 كيلوواط

سرعة السير: 2.2 كم/ساعة - 3.7 كم/ساعة

سعة الدلو القياسية: 0.12 متر مكعب

طول ذراع الرافعة: 2000 مم

تم تصميم هذا النوع من الحفارات ذات ذراع الدوران خصيصًا لعمليات الأنفاق ذات المقاطع العريضة، وهو يدعم الحفر الجانبي بزاوية كبيرة دون تحريك الزاحف، مما يحسن كفاءة إزالة الأنقاض لتنظيف الجدران الجانبية ومهام تحميل المركبات من جانب واحد في المناجم تحت الأرض.

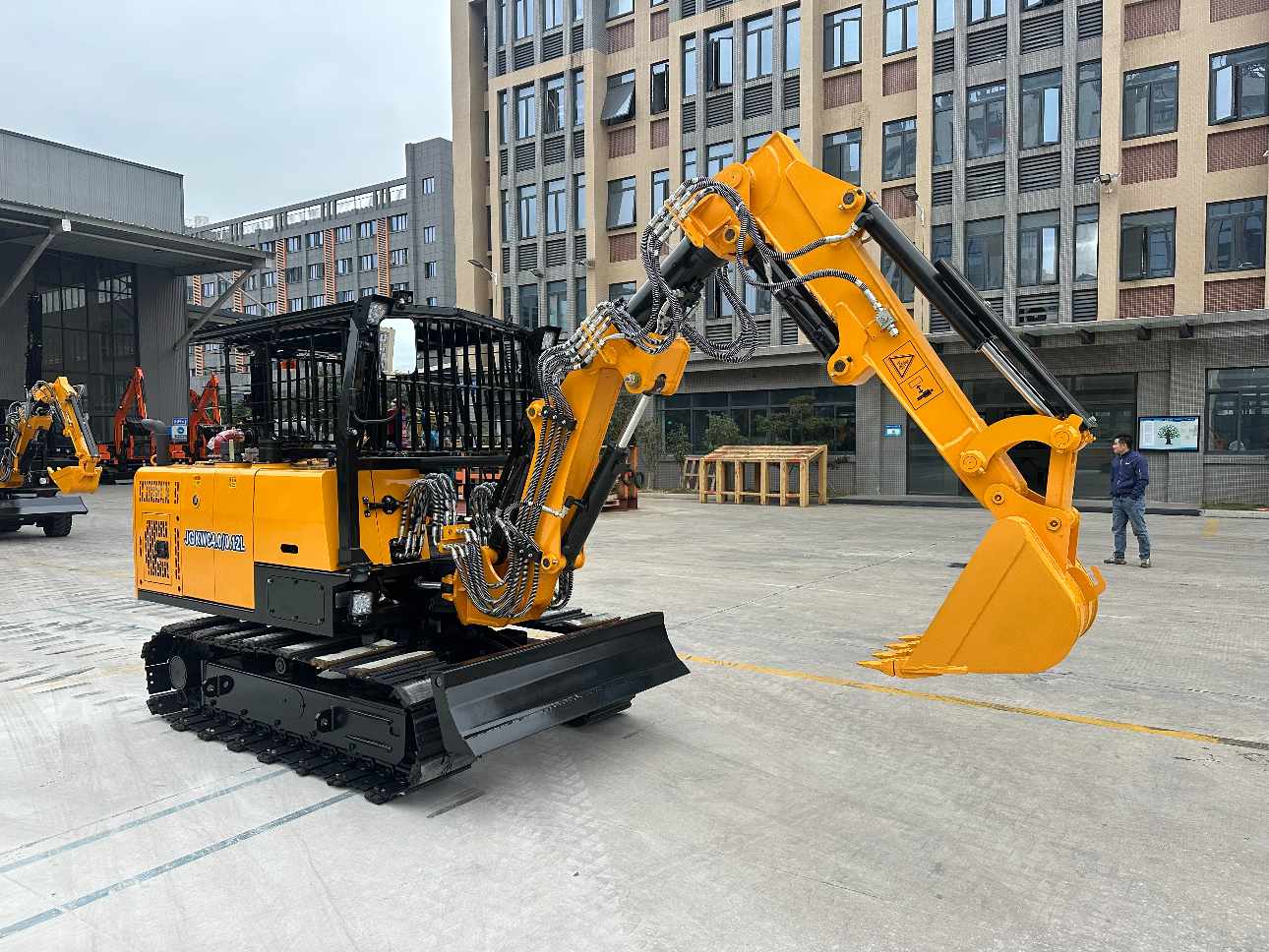

KWC4.0/0.12L (نوع تأرجح الذراع الأوسط)حل مدمج للممرات الضيقة ذات الارتفاع المنخفض

تتميز العديد من الأنفاق الصغيرة تحت الأرض بقيود صارمة على الارتفاع ومساحة داخلية ضيقة. في مثل هذه الحالات، قد تصطدم الأذرع الرئيسية الطويلة جدًا بأسقف الأنفاق أو جدرانها الجانبية أثناء التشغيل.KWC4.0/0.12L (نوع تأرجح الذراع الأوسط)تم تصميمه خصيصاً لهذا القيد.تم تصميم تصميم ذراع التأرجح الأوسط المدمج لتوفير مرونة أكبر في الأماكن التي تكون فيها المساحة العلوية ومساحة العمل محدودة.مما يسمح بالمناورة المرنة داخل الأنفاق الضيقة والمنخفضة الارتفاع. ويمكن للمشغلين إنهاء أعمال الحفر وإزالة الصخور وتنظيف المخلفات ضمن حدود مكانية ضيقة.يُعد هذا التكوين مناسبًا بشكل خاص لأنفاق التعدين الصغيرة ومشاريع تطوير الأنفاق الثانوية.

جينغونغKWC4.0/0.12L (نوع تأرجح الذراع الأوسط)المعايير الأساسية:

الوزن التشغيلي: 4000 كجم

القدرة المقدرة: 33.8 كيلوواط

سرعة السير: 2.2 كم/ساعة - 3.7 كم/ساعة

سعة الدلو القياسية: 0.12 متر مكعب

طول الذراع الأوسط الدوار: 990 مم

بفضل تصميمها المدمج ذي الذراع الوسطى المتأرجحة، تتكيف هذه الوحدة مع الأنفاق الضيقة والمنخفضة الارتفاع تحت الأرض.مساعدة المشغلين على تقليل مخاطر تداخل ذراع الرافعة مع سقف النفق وجدرانه الجانبيةأثناء أعمال الحفر والتنظيف اليومية لمشاريع التعدين الصغيرة.

ميزة المنصة المشتركة: خفض تكلفة تشغيل أسطولك تحت الأرض

تجدر الإشارة إلى أن جميع المتغيرات الثلاثة تنتمي إلى عائلة منتجات KWC4.0/0.12L.The three variants share the same core chassis, power system and major hydraulic components.For mine owners running multiple underground work faces, you can deploy different boom-version machines to match different drifts, without doubling your spare-parts stock pressure.This common platform also simplifies operator training and routine maintenance, which greatly lowers site-side operation costs.

Selectingunderground mining excavatorsshould never stop at checking general technical sheets. You need to map your real-site tunnel dimensions: maximum available height, typical tunnel width, common digging distance and main work contents. If you can clarify these site parameters, you can pick the proper boom configuration instead of simply comparing parameter tables.Looking for an underground excavator for your tunnel project? Send us your tunnel height, tunnel width, required digging depth, working distance and main application. Our engineering team can recommend the most suitable KWC4.0/0.12L boom configuration for your project.

How to Choose the Right KWC4.0/0.12L Boom Configuration?

FAQ Frequently Asked Questions

Q1: Can I switch the boom of my existing KWC4.0/0.12L excavator on-site, or do I need to send the machine back to your factory for modification?

All three boom configurations are designed for quick interchangeability on your mine site. Our engineering team will provide detailed installation guidelines and matching hydraulic pipeline interfaces. You can complete boom replacement with your on-site maintenance crew without returning the machine to our factory, which minimizes downtime for your underground mining operations.

Q2: Are spare parts for the three different boom versions interchangeable? Besides the boom structure, do core components share the same part number?

Except for the boom, arm and related joint components, all core parts including chassis, Xinchai engine, main hydraulic pump, travel motor, fuel tank and control system are fully identical. This means your spare parts inventory can be shared across all KWC4.0/0.12L units, greatly reducing your inventory pressure and procurement costs for underground fleets.

Q3: What is the maximum applicable tunnel height for the Middle Arm Swing Type KWC4.0/0.12L, and can it be used for small-scale drift excavation in hard rock mines?

The middle arm swing modتم تصميم نظام el خصيصًا للأنفاق ذات الارتفاع المنخفض الذي يصل إلى 2.2 متر، وهو مناسب للأنفاق الضيقة والمنخفضة. يعتمد النظام على فولاذ هيكلي مُقوى ونظام هيدروليكي عالي العزم، مما يجعله قابلاً للتكيف تمامًا مع عمليات التعدين الصخري الصغيرة، وتطوير الأنفاق، وإزالة الأنقاض، وأعمال الحفر الروتينية في مناجم المعادن تحت الأرض. كما يُمكننا تعديل طول ذراع الرافعة وفقًا لمتطلبات ارتفاع النفق الخاصة بكم.
